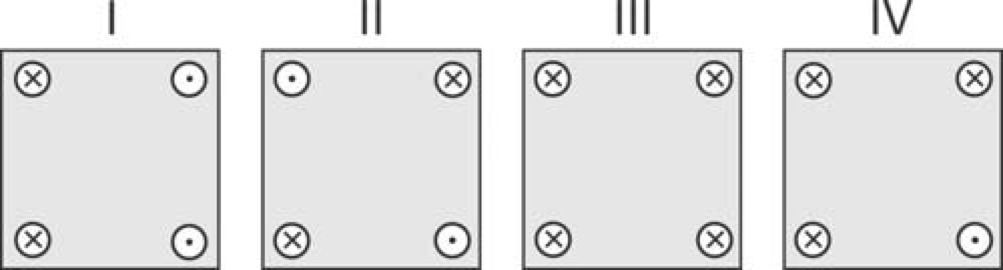

As figuras representam arranjos de fios longos, retilíneos, paralelos e percorridos por correntes elétricas de mesma intensidade. Os fios estão orientados perpendicularmente ao plano desta página e dispostos segundo os vértices de um quadrado. A única diferença entre os arranjos está no sentido das correntes: os fios são percorridos por correntes que entram ou saem do plano da página.
O campo magnético total é nulo no centro do quadrado apenas em
- I
- II
- I e II.
- II e III
- III e IV
Tags – Física, Regra da Mão Direita, campo magnético, eletromagnetismo, campo magnético gerado por fio, soma vetorial.
Resolução

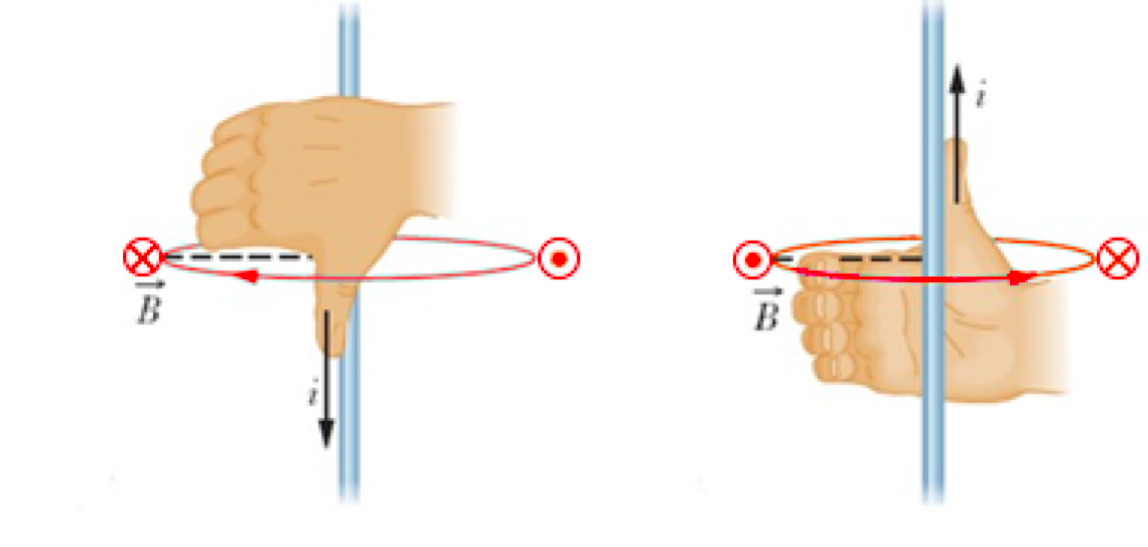

A Regra da Mão Direita é uma estratégia prática para encontrarmos a direção e o sentido de campos magnéticos gerados por correntes. Ela é válida graças a Lei de Ampère que afirma que o sentido do campo magnético é determinado pelo sentido da corrente. Para aplica-la basta posicionar o polegar da mão direita no sentido da corrente elétrica (sentido convencional) e envolver o condutor com os demais dedos. O sentido de giro dos demais dedos é o mesmo do campo:

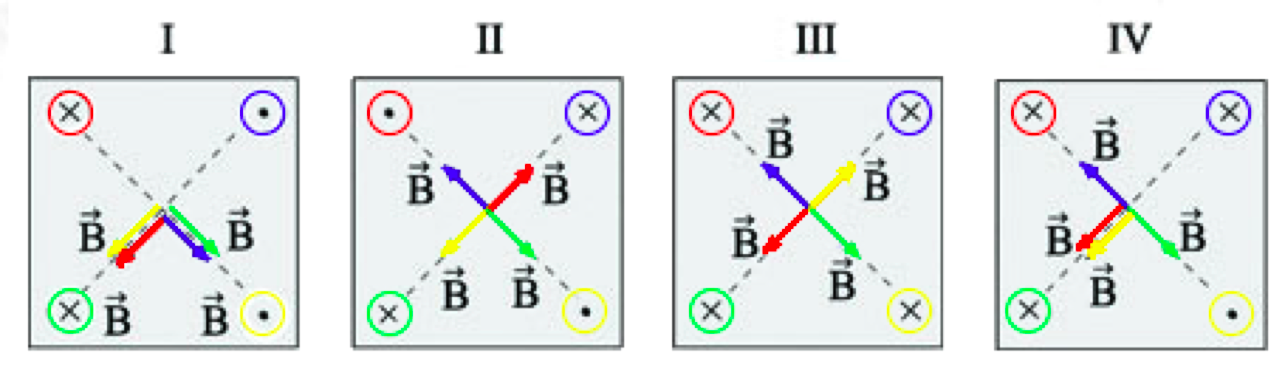

Aplicando a regra da mão direita para encontrar a direção e o sentido do campo magnético gerado por cada fio no centro do quadrado temos:
Observe que somando os vetores temos uma resultante vertical para baixo no quadrado I e uma resultante diagonal apontando para o canto inferior esquerdo no quadrado IV, enquanto nos quadrados II e III a resultante é nula, já que os vetores se anulam.
Alternativa D, portanto.
